Tuyau PVC

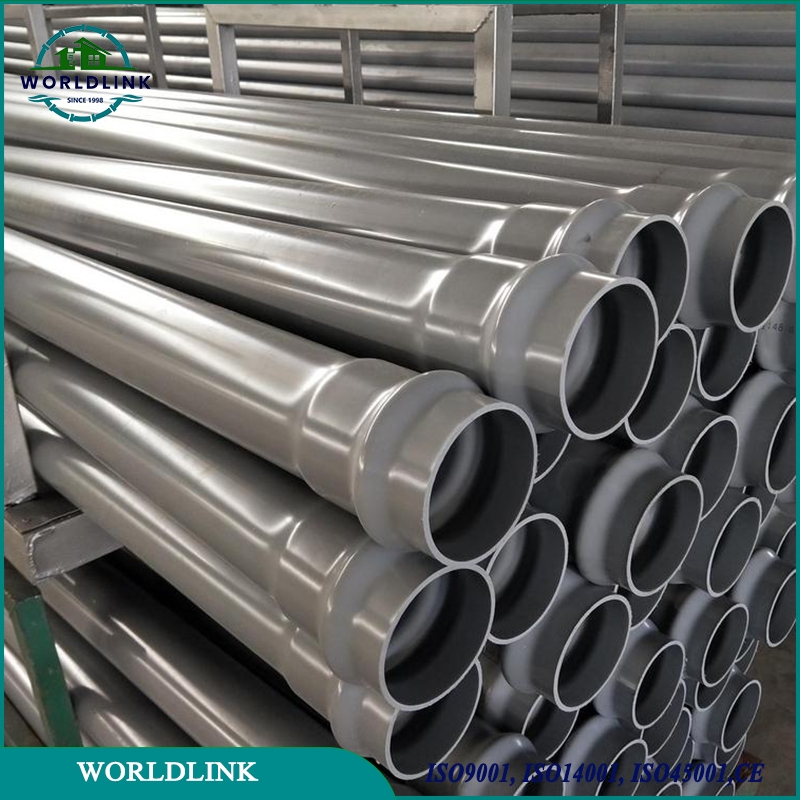

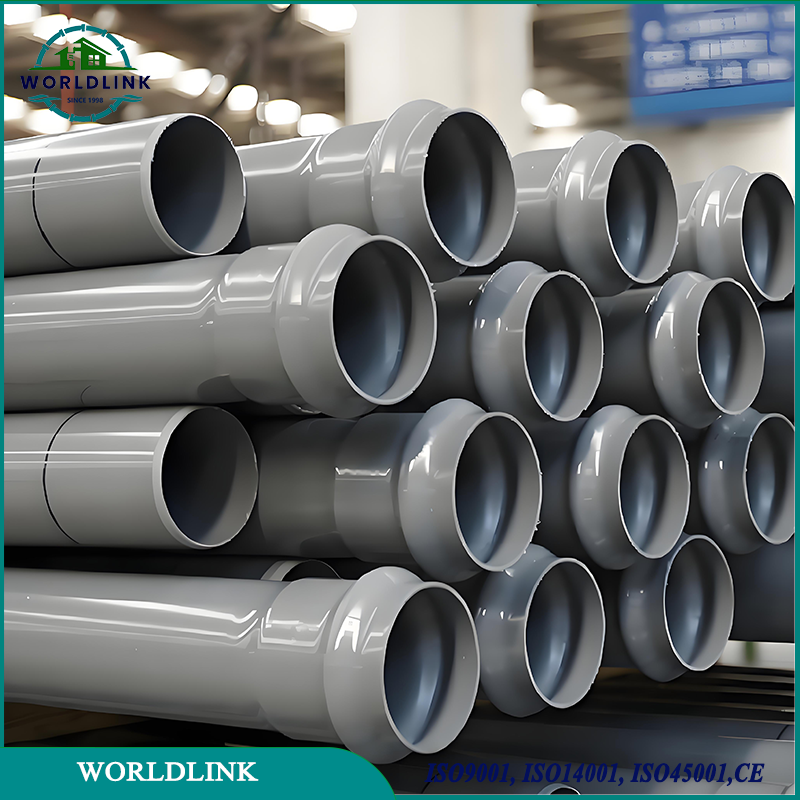

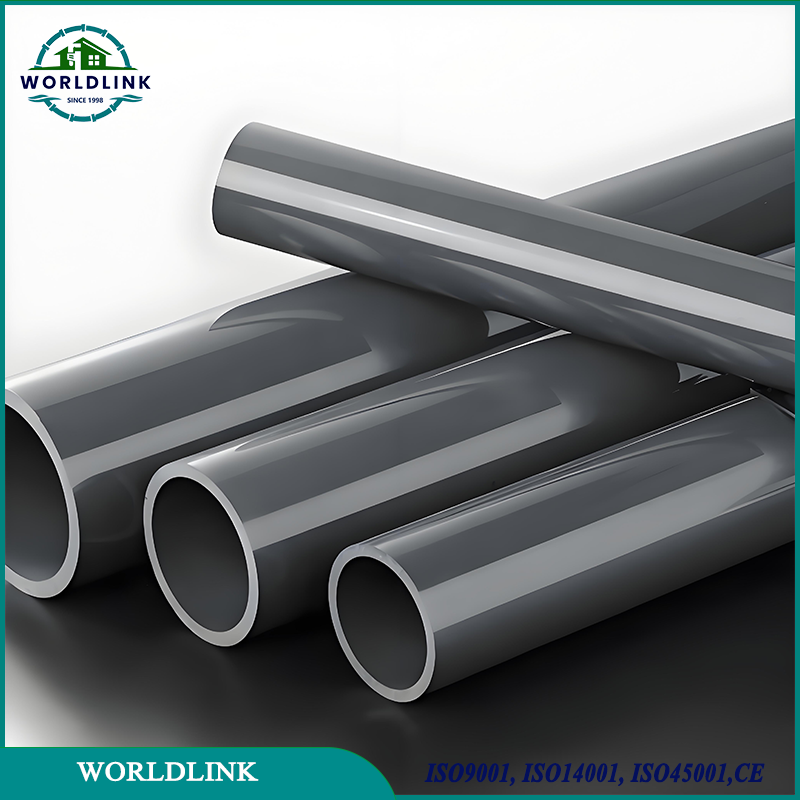

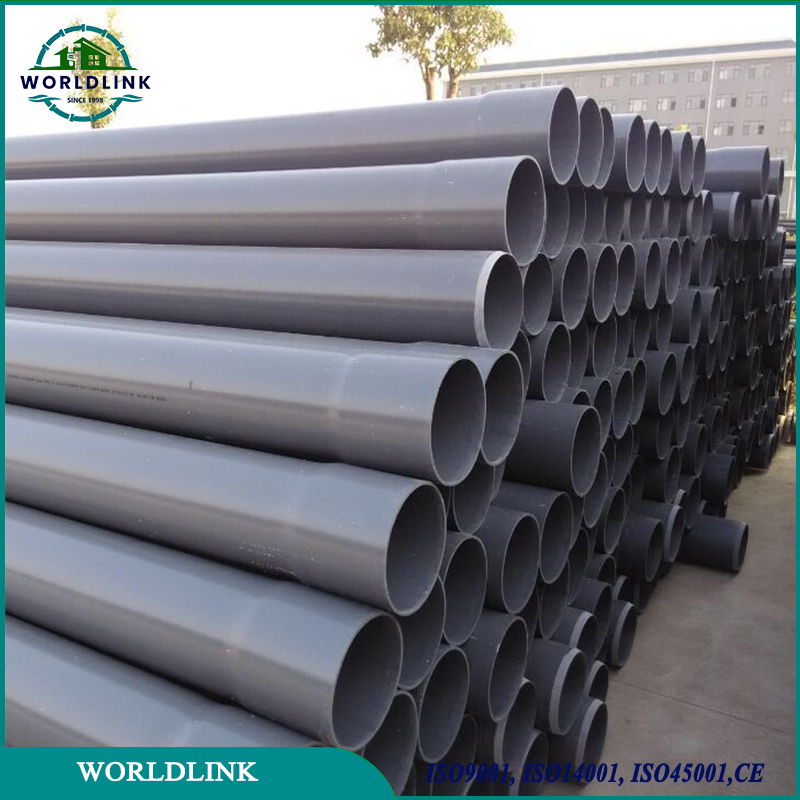

Tuyau Industriel en Polychlorure de Vinyle (PVC-U) pour l’Industrie Chimique
Le tuyau industriel en polychlorure de vinyle (PVC-U) est un type de tuyau utilisé dans le domaine de l'industrie chimique. Il est fabriqué à partir de résine de polychlorure de vinyle (PVC) comme matière première principale, par des procédés tels que le moulage par extrusion.
- Calibre : DN15 à DN400
- Pression nominale : PN10, PN16, SCH40, SCH80
- Normes d’application : ISO 4422-2 ; ASTM-D1785 ; GB/T1002.1-2006 ; GB/T4219.1-2008…
- Couleur : Gris foncé
- Emballage : Longueur de 4/6 mètres, personnalisable
- Certificat d’origine : Chine
- Contrôle qualité : Inspection des matières premières, processus de production, livraison, ou coopération avec des organismes tiers d’inspection
- Commande minimum : Spécifications mixtes, 1 conteneur de 20 pieds
Detailed Description of Polyvinyl Chloride (PVC-U) Chemical Industry Pipe:

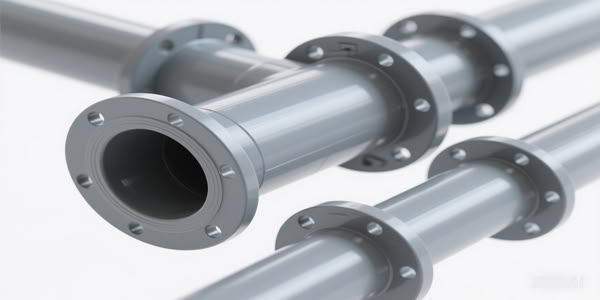

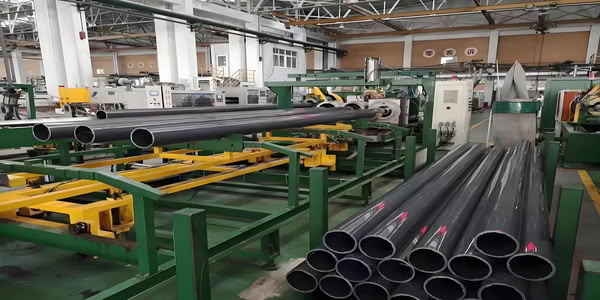

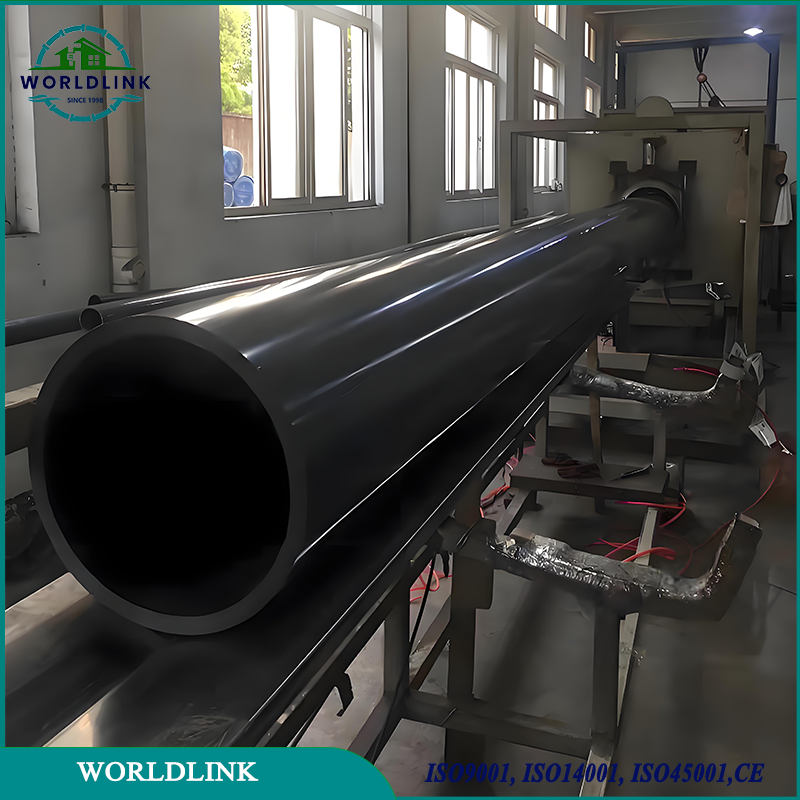

Le tuyau industriel en PVC-U (Polychlorure de vinyle non plastifié) est fabriqué à partir d’une résine de PVC de haute qualité conforme aux normes sanitaires. Ces résines sont rigoureusement sélectionnées pour garantir une grande pureté. Des additifs soigneusement choisis sont ajoutés pour améliorer les performances du tuyau. La fabrication utilise un procédé d’extrusion avancé, incluant le mélange, la plastification et le moulage par extrusion. Les raccords peuvent être réalisés par collage ou par brides.
Caractéristiques et Avantages des Tuyaux Industriels en PVC-U :
Excellente Résistance à la Corrosion : Résiste aux acides, bases, sels et divers milieux chimiques sans se corroder.
Bonne Stabilité Chimique : Ne réagit pas facilement avec les matières chimiques, ne libère pas de substances nocives, et assure la sécurité du processus de production.
Haute Résistance Mécanique : Supporte la pression, la traction et les chocs, sans se casser ni se déformer.
Bonne Résistance au Vieillissement : Résiste aux UV, à l’air ambiant et aux produits chimiques sur le long terme sans se fragiliser.
Faible Résistance au Frottement : Paroi intérieure lisse, réduction des pertes d’énergie lors du transport des fluides.
Excellente Isolation Électrique : Bon isolant, prévient les risques liés à l'électricité statique ou aux interférences électriques.
Léger : Faible densité, facile à manipuler, installer et entretenir.
Facile à Usiner et à Installer : Peut être facilement coupé, soudé, collé ou cintré pour s’adapter aux besoins du système.
Rentabilité Élevée : Longue durée de vie, faible coût de maintenance et d’installation, rapport qualité/prix avantageux.
Tests de Contrôle des Tuyaux :
|
|
|
|
Détermination du débit de fusion |
Essai de flexion avec poutre simplement appuyée |
Test de contrainte à la traction |
|
|
|
|
Test de pression hydrostatique |
Test de ramollissement Vicat |
Test de relaxation à haute température |
| Nominal Size | Outside Diameter (mm) | Wall Thickness (mm) | ||||||||||
| Class O | Class B | Class C | Class D | Class E | ||||||||
| non pressure | 6 bar | 9 bar | 12 bar | 15 bar | ||||||||
| Individual Value | Individual Value | Individual Value | Individual Value | Individual Value | ||||||||
| inch | min | max | min | max | min | max | min | max | min | max | min | max |
| 1/2 | 21.2 | 21.5 | - | - | - | - | - | - | - | - | 1.7 | 2.1 |
| 3/4 | 26.6 | 26.9 | - | - | - | - | - | - | - | - | 1.9 | 2.5 |
| 1 | 33.4 | 33.7 | - | - | - | - | - | - | - | 2.2 | 2.7 | |
| 1 1/4 | 42.1 | 42.4 | - | - | - | - | - | - | 2.2 | 2.7 | 2.7 | 3.2 |
| 1 1/2 | 48.1 | 48.4 | 1.8 | 2.2 | - | - | - | 2.5 | 3.0 | 3.1 | 3.7 | |
| 2 | 60.2 | 60.5 | 1.8 | 2.2 | - | 2.5 | 3.0 | 3.1 | 3.7 | 3.9 | 4.5 | |
| 2 1/2 | 75.0 | 75.3 | 1.8 | 2.2 | - | 3.0 | 3.5 | 3.9 | 4.5 | 4.8 | 5.5 | |
| 3 | 88.7 | 89.1 | 1.8 | 2.2 | 2.9 | 3.4 | 3.5 | 4.1 | 4.6 | 5.3 | 5.7 | 6.6 |
| 4 | 114.7 | 114.5 | 2.3 | 2.8 | 3.4 | 4.0 | 4.5 | 5.2 | 6.0 | 6.9 | 7.3 | 8.4 |
| 5 | 140.0 | 140.4 | 2.6 | 3.1 | 3.8 | 4.4 | 5.5 | 6.4 | 7.3 | 8.4 | 9.0 | 10.4 |
| 6 | 168.0 | 168.5 | 3.1 | 3.7 | 4.5 | 5.2 | 6.6 | 7.6 | 8.8 | 10.2 | 10.8 | 12.5 |
| 7 | 193.5 | 194.0 | 3.1 | 3.7 | 5.2 | 6.0 | 7.7 | 8.9 | 10.1 | 11.7 | 12.4 | 14.3 |
| 8 | 218.8 | 219.4 | 3.1 | 3.7 | 5.3 | 6.1 | 7.8 | 9.0 | 10.3 | 11.9 | 12.6 | 14.5 |
| 9 | 244.1 | 244.8 | 3.1 | 3.7 | 5.9 | 6.8 | 8.7 | 10.0 | 11.5 | 13.3 | 14.1 | 16.3 |
| 10 | 272.6 | 273.4 | 3.1 | 3.7 | 6.6 | 7.6 | 9.7 | 11.2 | 12.8 | 14.8 | 15.7 | 18.1 |
| 12 | 323.4 | 324.3 | 3.1 | 3.7 | 7.8 | 9.0 | 11.5 | 13.3 | 15.2 | 17.5 | 18.7 | 21.6 |
| 14 | 355.0 | 356.0 | 3.6 | 4.2 | 8.5 | 9.8 | 12.6 | 14.5 | 16.7 | 19.2 | 20.5 | 23.6 |
| 16 | 405.9 | 406.9 | 4.1 | 4.8 | 9.7 | 11.2 | 14.5 | 16.7 | 19.0 | 21.9 | 23.4 | 27.0 |
| 18 | 456.7 | 457.7 | 4.6 | 5.3 | 11.0 | 12.7 | 16.3 | 18.8 | 21.4 | 24.6 | - | - |
| 20 | 507.5 | 508.5 | 5.1 | 5.9 | 12.2 | 14.1 | 18.1 | 20.9 | - | - | - | - |
| 22 | 558.3 | 559.3 | 5.6 | 6.5 | 13.4 | 15.5 | 19.9 | 22.9 | - | - | - | - |
| 24 | 609.1 | 610.1 | 6.1 | 7.1 | 14.6 | 16.8 | 21.7 | 25.0 | - | - | - | - |
| *1 bar=105 N/M2 + Pipes to theses nominal sizes are not normally available from stock. Note 1 : The Pressure given at the top of the columns for Classes B,C,D and E are the maximum sustained working pressure for which the pipes are suitable and are based on water at a temperature of 20 ℃ | ||||||||||||
Principales Applications des Tuyaux Industriels en PVC-U :

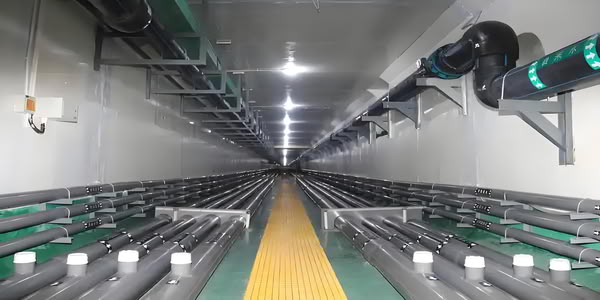

Processus de Production Chimique : Transport efficace des matières premières liquides et gazeuses entre les zones de stockage et les ateliers.

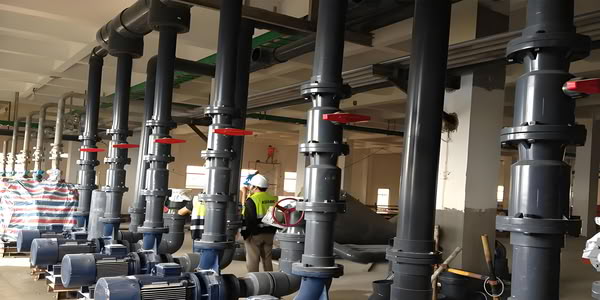

Traitement et Purification des Eaux Usées : Collecte et transport centralisé des eaux usées avec résistance aux polluants chimiques.

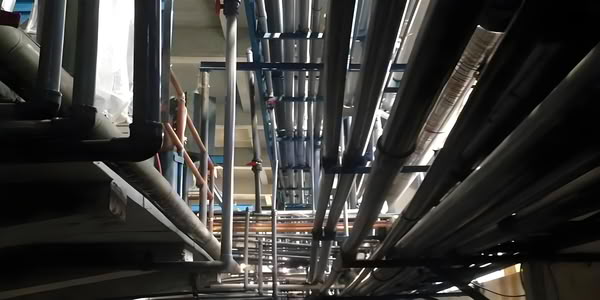

Chimie Alimentaire et Pharmaceutique : Transport sûr des additifs et produits alimentaires, conforme aux normes sanitaires.

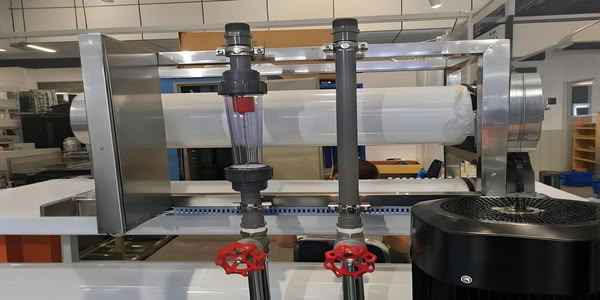

Laboratoires et Centres de Recherche : Transport précis des réactifs et échantillons chimiques, adapté aux exigences expérimentales.
