Soudeuse pour PEHD

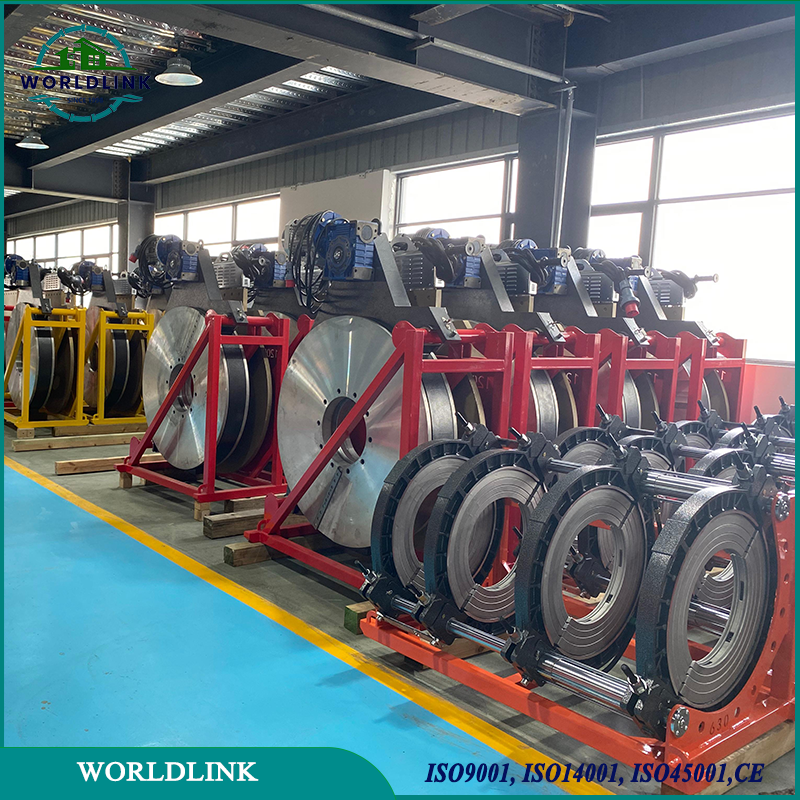

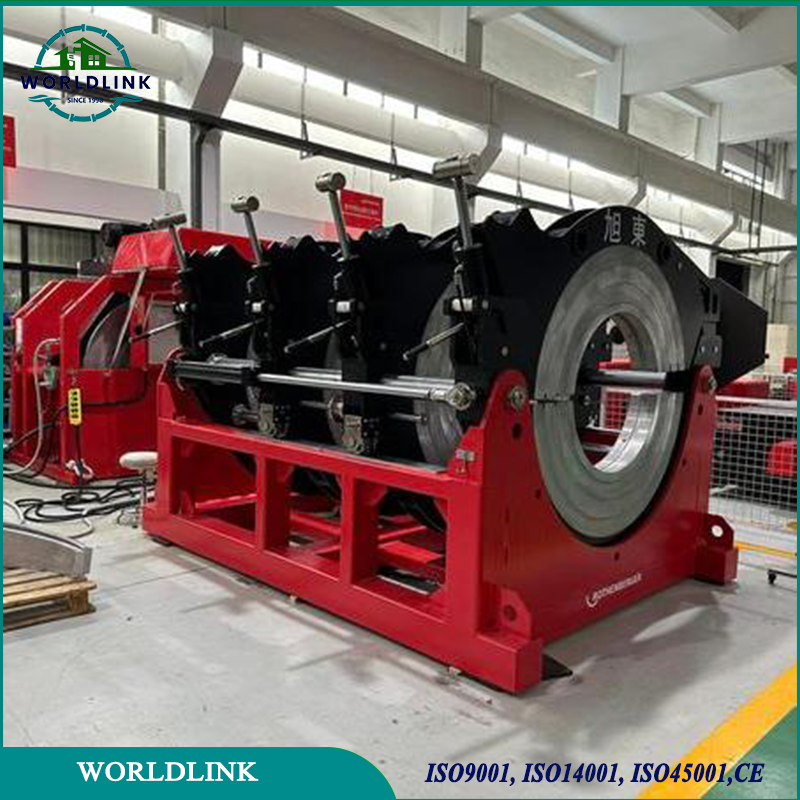

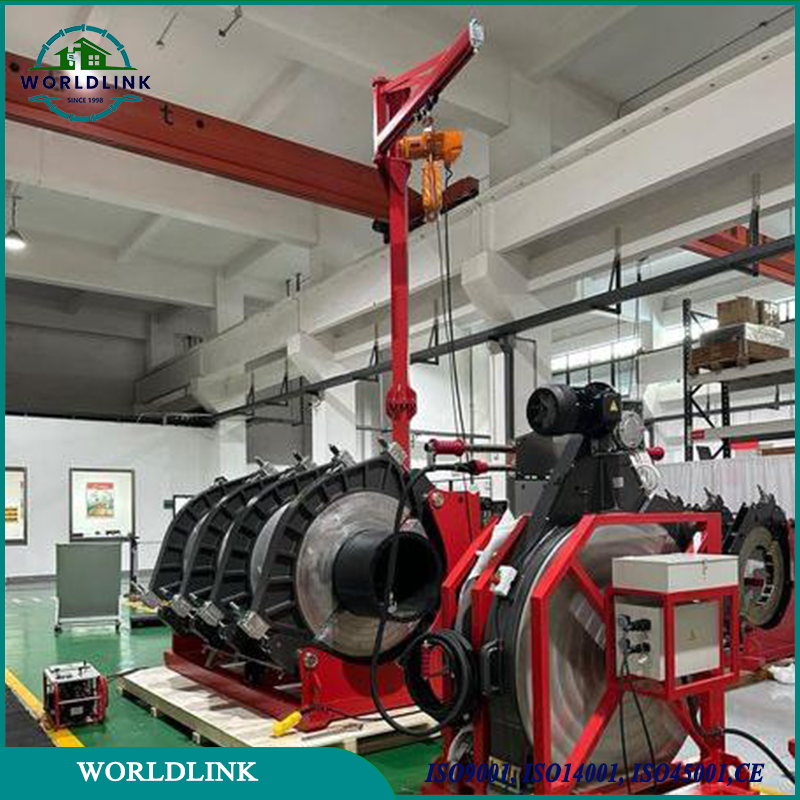

Machine de Soudage par Fusion à Chaud Hydraulique Automatique 1000-2800
La machine de soudage hydraulique automatique 1000-2800 est un système intelligent et hautement performant, conçu pour le soudage de tuyaux thermoplastiques de grand diamètre (HDPE, PP, PVDF) allant de 1000 mm à 2800 mm. Elle est idéale pour les applications exigeantes telles que les pipelines de gaz, les systèmes de distribution d’eau à grande échelle et le transport industriel de fluides.
- Plage de soudage : 1000 - 2800 mm
- Température maximale de la plaque chauffante : 270°C
- Pression : 0,4 à 16 MPa
- Tension : 380 V, 50 Hz, alimentation triphasée
- Température de fonctionnement : -10°C à 45°C
- Garantie : 1 an
- Applications : Tuyaux et raccords en HDPE / PPR / PVDF
- Emballage : Carton / Caisse en bois
DDescription détaillée :
Cette machine entièrement automatique intègre plusieurs fonctions essentielles pour le soudage par extrusion des plastiques thermoplastiques : fraisage, chauffage à température constante, accostage hydraulique, refroidissement et durcissement. Grâce à son système de contrôle intelligent, elle garantit une qualité constante de soudure sans intervention manuelle.

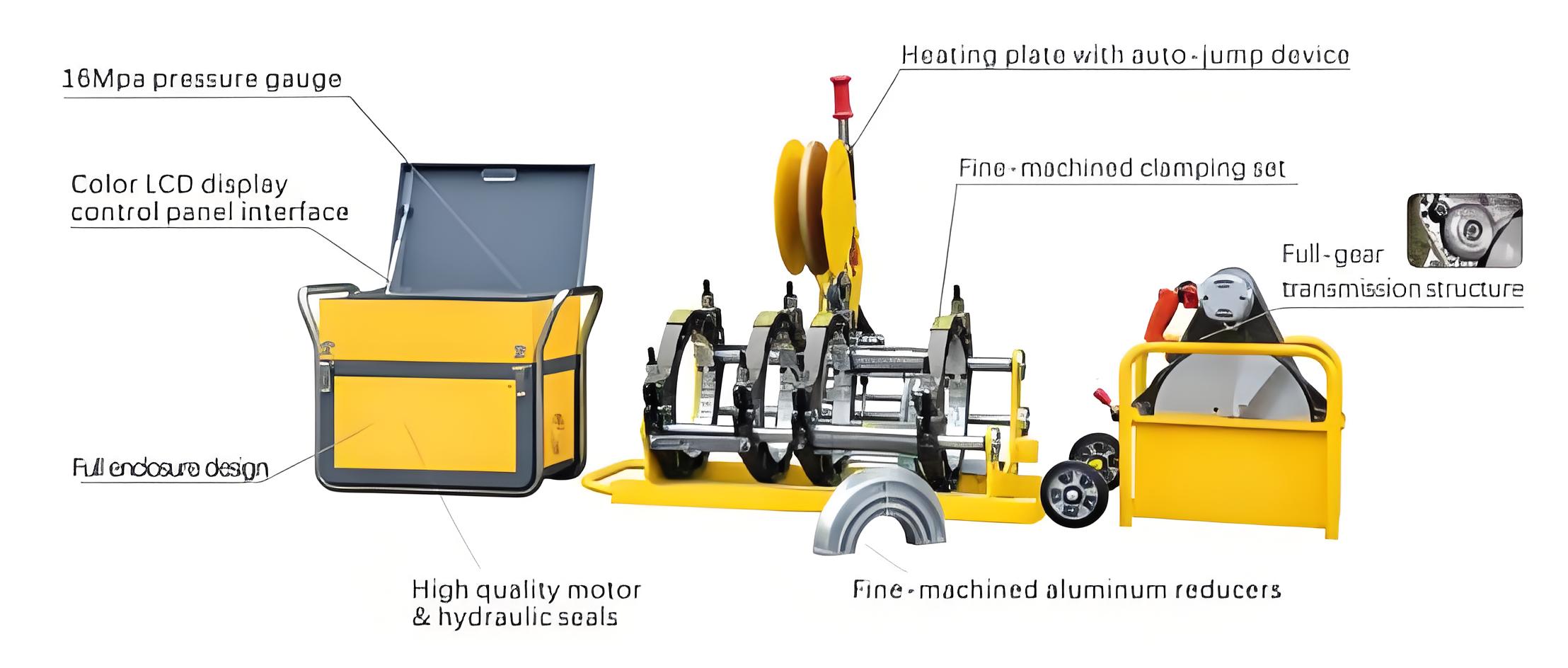

Composants du système :

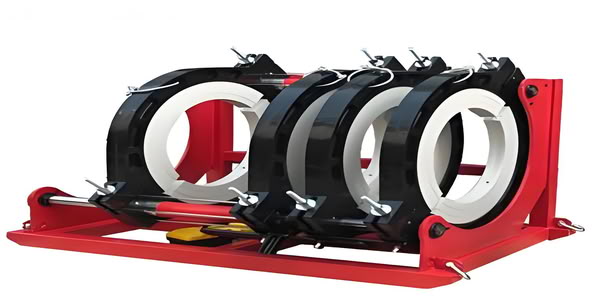

Unité principale hydraulique (pince) : Pour fixer et centrer les tuyaux à souder
Station hydraulique : Fournit la pression nécessaire pour les mouvements automatiques
Fraiseuse : Prépare les extrémités des tuyaux en les aplanissant avec précision
Plaque chauffante : Assure une fusion uniforme à température constante
Système CNC (selon modèle) : Pour la configuration et l’exécution des paramètres de soudure
Module d’enregistrement des données (en option) : Pour sauvegarder et exporter les données de soudage
Principe de fonctionnement :Le système hydraulique contrôle la pression et la vitesse de déplacement pour souder les tuyaux bout à bout. Les extrémités sont chauffées jusqu’à fusion, puis assemblées sous pression et maintenues pendant le refroidissement. Cela forme une liaison forte, étanche et durable.
Caractéristiques et avantages :
1. Haute qualité de soudure : Paramètres précis pour une jonction solide et étanche, réduisant le risque de fuite.
2. Contrôle entièrement automatique : Microprocesseur intégré avec interface en chinois/anglais, conforme aux normes ISO 21307, DVS 2207, etc.
3. Module hydraulique haute performance : Pression stable et uniforme, capteurs intégrés, retour automatique, augmentation de la productivité.
4. Grande plage de diamètres : Spécialement conçue pour les très grands tuyaux (1000–2800 mm), idéale pour les projets municipaux et industriels de grande envergure.
5. Forte adaptabilité : Compatible avec divers matériaux, épaisseurs et conditions de chantier.
6. Traçabilité des données : Enregistrement automatique des paramètres de chaque soudure pour contrôle qualité et réception de projet.
7. Structure modulaire :Unités indépendantes (commande, hydraulique, fraiseuse, chauffe) faciles à transporter.
8. Système de chauffage performant : Chauffage rapide, homogène, avec revêtement anti-adhésif. Précision de ±1°C pour une fusion optimale.

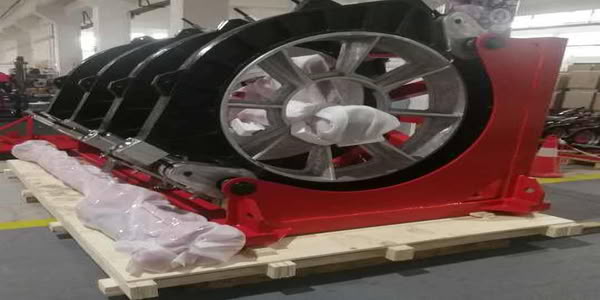

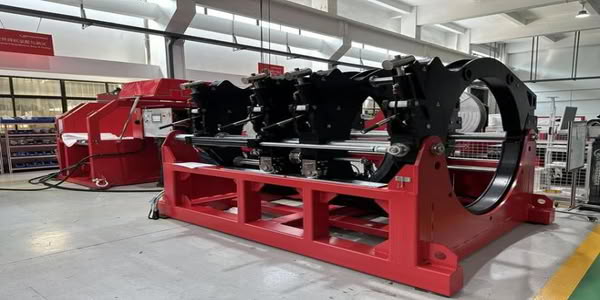

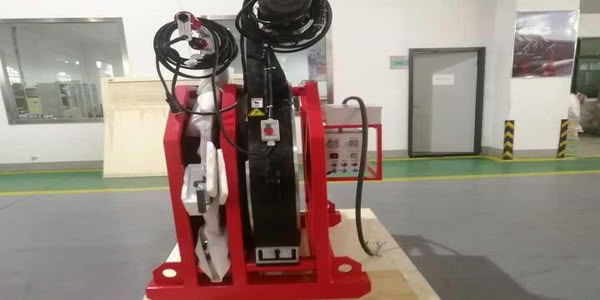

Detailed pictures of fully automatic hydraulic hot melt welding machine:
| Modèle | BG-R1600C | BG-R2000C | BG-R2200C | BG-R2800C |
| Diamètre du tuyau (mm) | 1000, 1100, 1200, 1400, 1600 | 1200, 1400, 1600, 1800, 2000 | 1600, 1800, 2000, 2200 | 2000, 2200, 2500, 2800 |
| Température max. de la plaque chauffante | 270"C | 270"C | 270"C | 270"C |
| Écart de température en surface (170–250 °C) | ≤ ± 10℃ | ≤ ± 10℃ | ≤ ± 15℃ | ≤ ± 15℃ |
| Plage de pression réglable | 0-16Mpa | 0-16Mpa | 0-16Mpa | 0-16Mpa |
| Tension de service |
380VAC 3P+N+PE 50Hz |
380VAC 3P+N+PE 50Hz |
380VAC 3P+N+PE 50Hz |
380VAC 3P+N+PE 50Hz |
| Puissance de la plaque chauffante | 42.24KW | 80KW | 90KW | 110KW |
| Puissance de l'outil de rabotage | 7.5KW | 7.5KW | 11KW | 11KW |
| Puissance de l'unité hydraulique | 7.5KW | 7.5KW | 15KW | 15KW |
| Puissance totale | 57.24KW | 95KW | 116KW | 136KW |
| Poids total brut (KG) | 9000KG | 20570KG | 30000KG | 40000KG |
Applications principales :

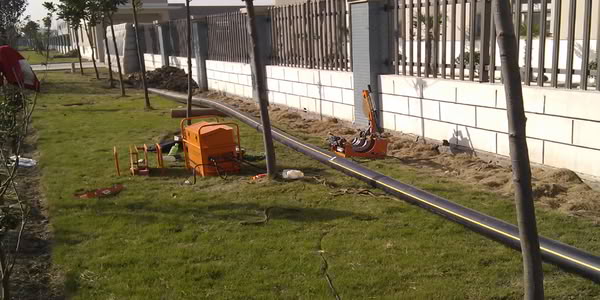

1. Réseaux d’eau potable et d’assainissement : Garantit une étanchéité parfaite sans nuire à l’environnement urbain.

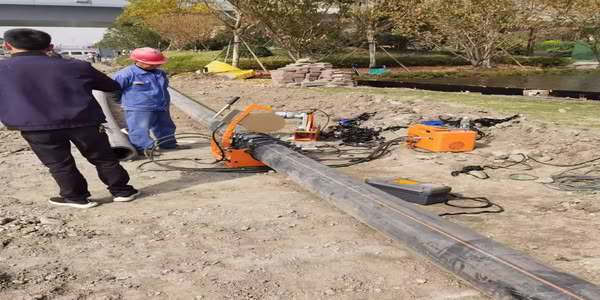

2. Projets de gaz : Soudure fiable pour tuyaux de gaz, sans risque de fuite.

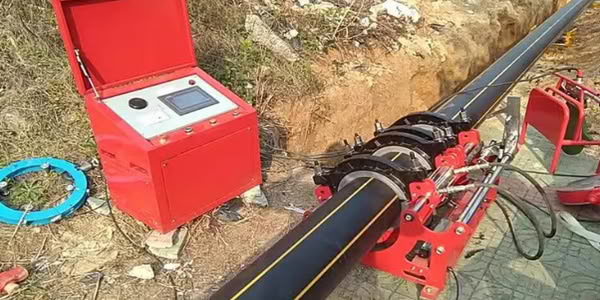

3. Chauffage géothermique : Connexion rapide de circuits géothermiques à haute capacité.

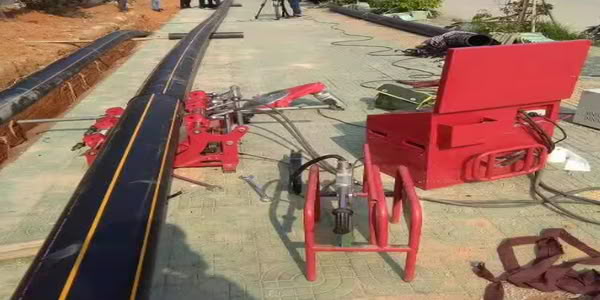

4. Industrie chimique : Résiste à la corrosion pour le transport de fluides chimiques agressifs.
