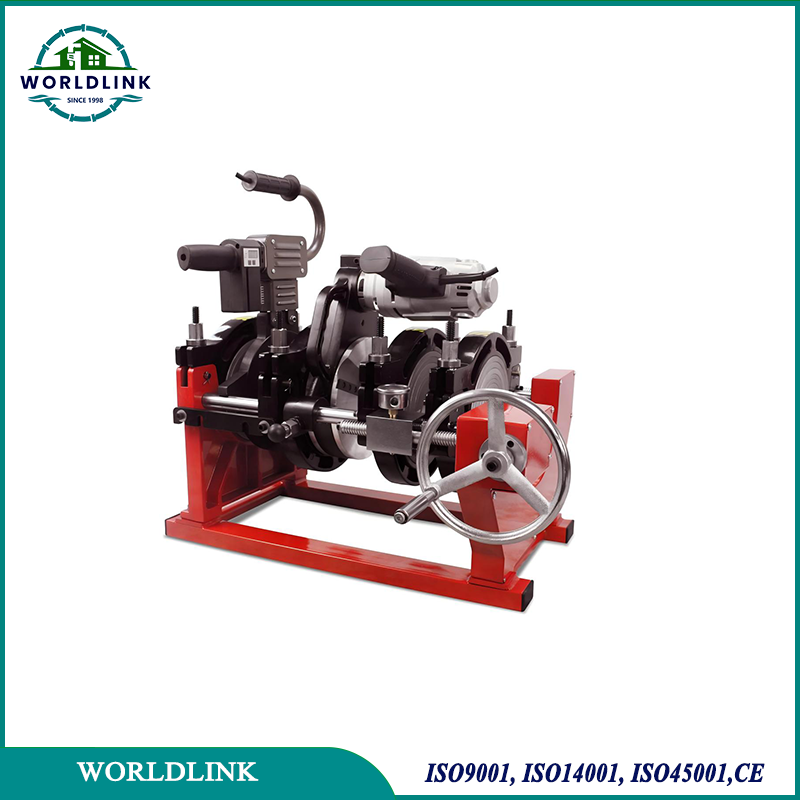

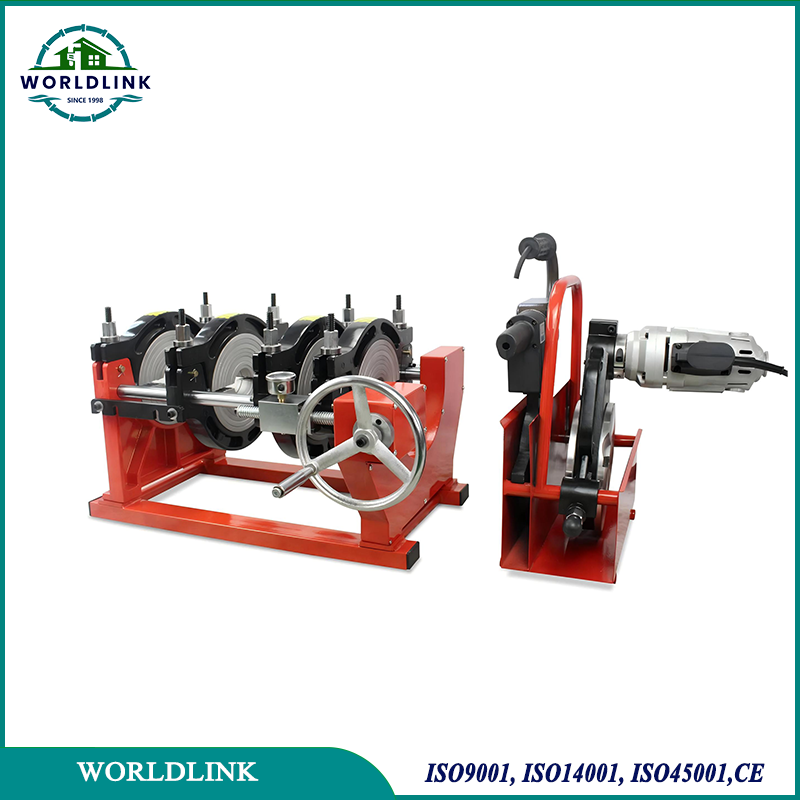

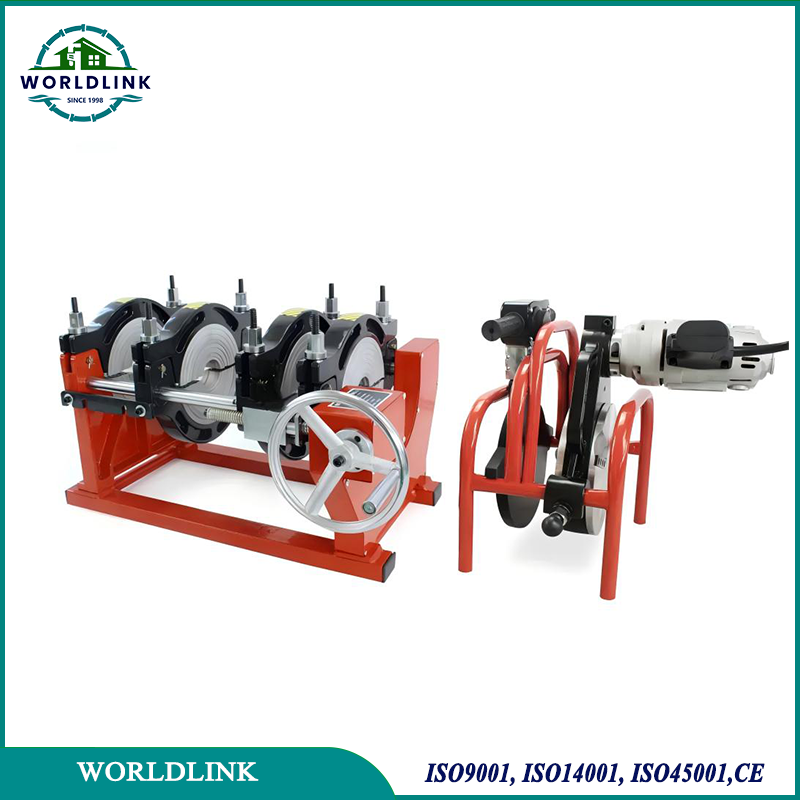

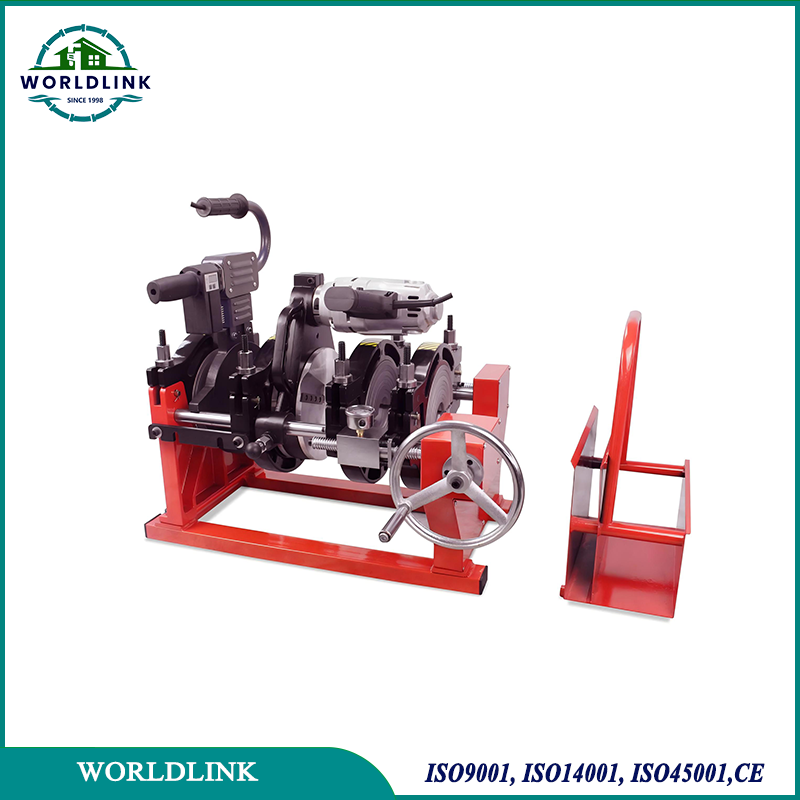

Machine de Soudage à Emboîtement par Fusion à Chaud Manuel
Une machine de soudage à emboîtement par fusion à chaud manuel est un outil essentiel pour relier des tuyaux thermoplastiques (généralement en HDPE, PP ou PVDF) en faisant fondre les extrémités des tuyaux, puis en les pressant ensemble pour créer une liaison solide et permanente. Ces machines sont manuelles et sont généralement utilisées dans des situations où une grande précision et un contrôle sont nécessaires, mais où l'échelle du projet ne justifie pas l'utilisation d'une machine automatisée ou de grande échelle.
- Diamètre de soudage : 63 mm à 250 mm
- Garantie : 1 an
- Application : Tuyaux et raccords HDPE/PPR/PVDF
- Emballage : Emballage en boîte en bois
- Quantité minimale de commande : 1 set
Applications principales de la machine de soudage à emboîtement par fusion à chaud manuel :

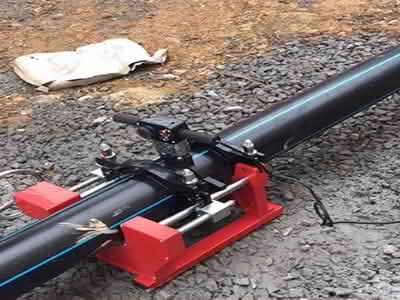

1. Système de pipeline d'approvisionnement en eau : b
Utilisée dans les projets d'approvisionnement en eau urbains pour connecter les tuyaux d'approvisionnement en eau et transporter l'eau des stations de traitement vers diverses zones d'approvisionnement en eau, garantissant un approvisionnement stable en eau pour les résidents et les utilisations industrielles.

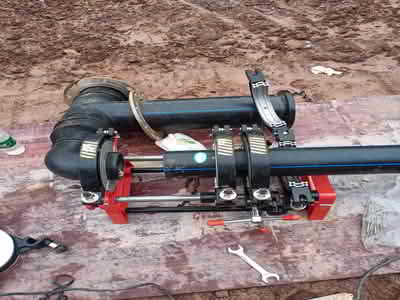

2. Système de pipeline de drainage :
Dans les systèmes de collecte des eaux pluviales et des eaux usées, cette machine assure des connexions fiables des tuyaux de drainage pour gérer efficacement les eaux usées et de pluie dans les zones urbaines.

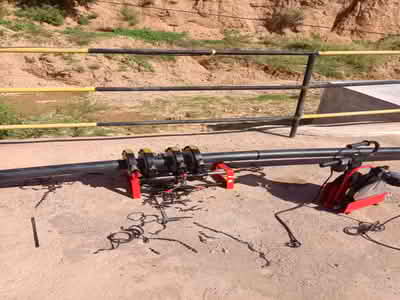

3. Système chimique :
Dans les entreprises chimiques, elle est utilisée pour connecter des tuyaux transportant diverses matières premières chimiques. Les tuyaux soudés avec cette machine peuvent supporter des pressions élevées et résister à la corrosion chimique, assurant ainsi la sécurité du transport des matières premières pendant la production.

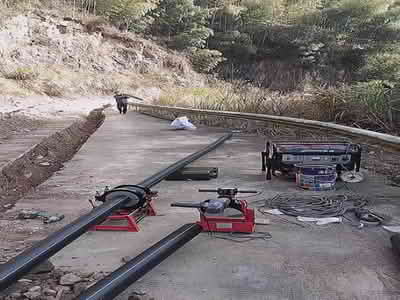

4. Système d'irrigation :
Dans les projets d'irrigation agricole ou d'irrigation pour la conservation de l'eau, la machine est utilisée pour connecter les tuyaux principaux et secondaires, acheminant l'eau des sources vers les champs ou les zones d'irrigation. Elle peut répondre aux exigences de débit important et de haute pression de l'irrigation, assurant ainsi le bon fonctionnement du système et améliorant l'efficacité de l'utilisation de l'eau.
| Type | BGSY-160 | BGSY-200 | BGSY-250 |
| Plage de fusion (standard) | 63-160 | 63-200 | 90-250 |
| Matériaux | PE, PP, PVDF | PE, PP, PVDF | PE, PP, PVDF |
| Température ambiante | -5 à +40 °C | -5 à +40 °C | -5 à +40 °C |
| Alimentation | 220 V ±10 V | 220 V ±10 V | 220 V ±10 V |
| Fréquence | 50 Hz | 50 Hz | 50 Hz |
| Température de travail | 220 °C | 220 °C | 220 °C |
| Écart de température | ±3 °C | ±3 °C | ±3 °C |
| Puissance : Plaque chauffante | 1,5 kW | 1,8 kW | 2,3 kW |
| Puissance : Fraiseuse | 1,0 kW | 1,0 kW | 1,1 kW |
| Dimensions de l’emballage (mm) | 786×479×535 | 784×530×532 | 935×610×642 |
| Poids total (P.B. kg) | 60 | 67 | 102 |

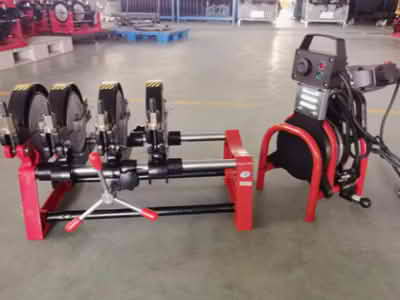

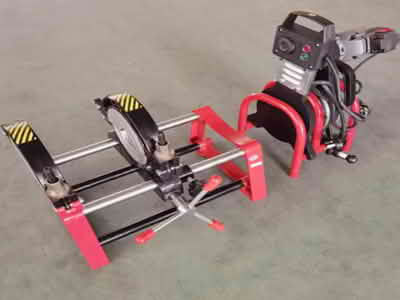

Description détaillée de la machine de soudage à emboîtement par fusion à chaud manuel :

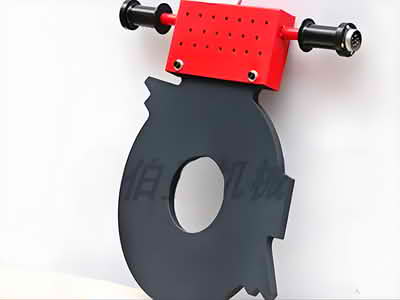

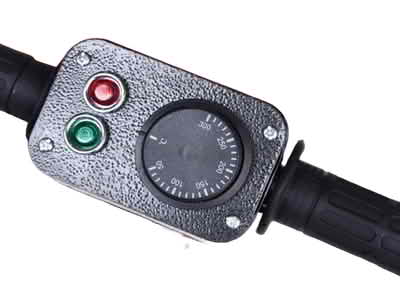

La machine de soudage à emboîtement par fusion à chaud manuel comprend une plaque chauffante, un dispositif de serrage, un mécanisme de commande manuel et un système de contrôle de la température. Les faces de raccord des tuyaux et des raccords sont chauffées par la plaque chauffante électrique jusqu'à ce qu'elles atteignent un état de fusion, puis une certaine pression est appliquée à l'aide du dispositif manuel pour emboîter les tuyaux ou les tuyaux et raccords ensemble. La pression est maintenue pendant la phase de refroidissement et de solidification, ce qui prend généralement entre 5 et 15 minutes. Pendant ce processus, le plastique fondu se solidifie progressivement pour former un joint soudé solide. Après refroidissement, le dispositif de serrage est desserré et le tuyau connecté est retiré, marquant la fin du processus de soudage.

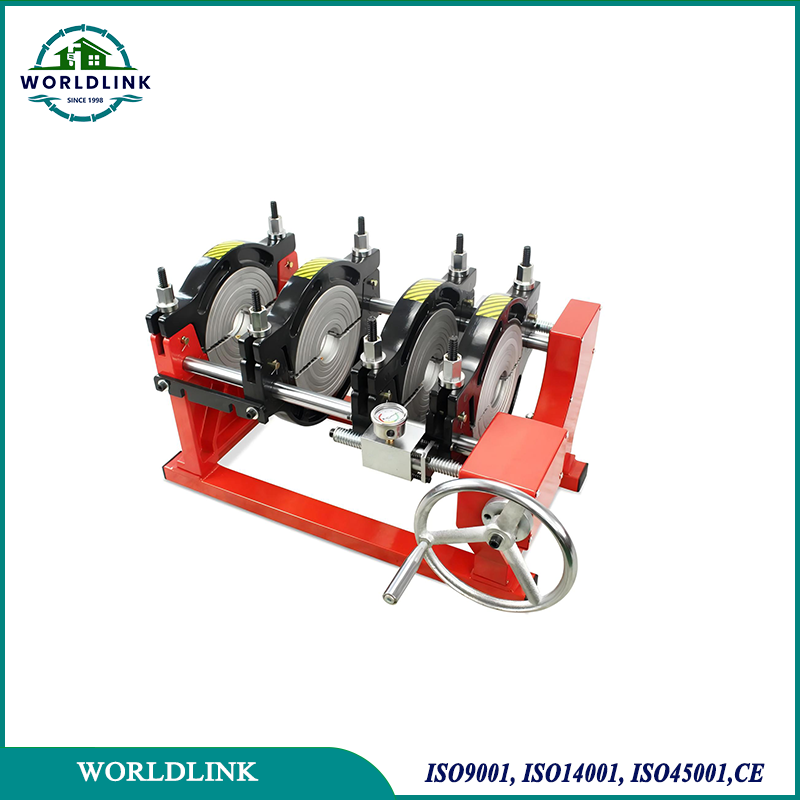

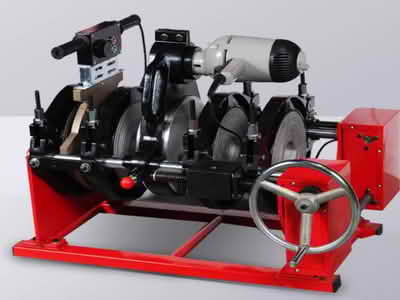

Le mécanisme à manivelle se trouve sur un côté de l'équipement et est constitué d'une manivelle, d'un arbre de transmission, de roues dentées ou de vis et autres composants de transmission. La manivelle est généralement en caoutchouc ou en plastique, ce qui la rend agréable au toucher et facile à manœuvrer. En faisant tourner la manivelle, les pièces de transmission sont activées, permettant ainsi de déplacer le dispositif de serrage pour l'alignement et la séparation des tuyaux.
Caractéristiques et avantages de la machine de soudage à emboîtement par fusion à chaud manuel :
Bonne portabilité : La machine est de petite taille et légère, ce qui la rend facile à transporter et à déplacer sur différents chantiers de construction. Elle est particulièrement adaptée aux espaces restreints ou aux zones difficiles d'accès, telles que la décoration intérieure, les petits projets de construction et les opérations sur site.
Facilité d'utilisation :Aucun système d'entraînement complexe ou dispositif de contrôle automatique n'est nécessaire. Le processus de soudage à emboîtement par fusion peut être entièrement réalisé par l'opérateur à la main, ce qui réduit les exigences techniques pour l'utilisateur et rend l'appareil facile à maîtriser et à utiliser.
Coût bas : Comparée aux machines de soudage à emboîtement par fusion à chaud électriques ou automatiques, la machine manuelle présente une structure simple, sans composants électriques complexes ni dispositifs de commande sophistiqués. En conséquence, le prix de l'équipement est relativement bas, sa consommation d'énergie est faible et son coût d'utilisation est modéré.
Entretien facile : La structure simple de la machine, avec un nombre réduit de pièces, facilite l'entretien. Les travaux de maintenance courants, comme le nettoyage, le contrôle de l'usure des pièces et le remplacement des composants usés, peuvent être réalisés par les opérateurs eux-mêmes, sans avoir besoin de techniciens professionnels ni d'équipements de maintenance complexes. Cela permet de réduire les coûts de maintenance et le temps d'immobilisation de l'équipement.
Large gamme d'applications : La machine à manivelle pour le soudage par fusion à chaud peut être utilisée pour connecter une grande variété de tuyaux thermoplastiques, tels que les tuyaux en PE, PP-R, PVC, couvrant ainsi de nombreuses spécifications courantes dans des secteurs tels que l'approvisionnement en eau et l'assainissement dans le bâtiment, l'approvisionnement en eau municipal, l'irrigation agricole, les pipelines chimiques, etc. Elle convient aussi bien pour de petites installations domestiques que pour de grandes constructions de systèmes de tuyauterie industriels.
