Tube PEHD

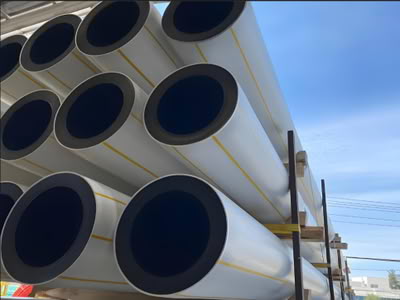

Tube HDPE extérieur blanc intérieur noir
Le tuyau HDPE à double couche coextrudée est un type de tuyau en polyéthylène haute densité (HDPE), fabriqué grâce à une technologie de coextrusion à double couche. La couche extérieure est blanche, la couche intérieure est noire. Il présente des caractéristiques structurelles et fonctionnelles uniques, et est largement utilisé dans les domaines du drainage municipal, du traitement des eaux usées, etc.
- 1. Matériaux : PE80, PE100, PE100-RC, PE4710, PE3408
- 2. Dimensions : DN20 à DN2500 mm
- 3. Longueur : 5,9 mètres, 11,9 mètres (personnalisable selon les besoins du client)
- 4. Niveaux de pression : SDR33-PN5, SDR26-PN6, SDR21-PN8, SDR17-PN10, SDR13.6-PN12.5, SDR11-PN16, SDR9-PN20, SDR7.4-PN25
- 5. Couleurs : noir, blanc, etc. (personnalisables)
- 6. Normes d’application : GB/T 13663, GB/T 15558, ISO 4437, ISO 4427, ASTM F714, ASTM D4976
- 7. Emballage : en vrac
- 8. Délai de livraison : 5 à 10 jours selon la quantité
- 9. Échantillons : disponibles gratuitement
Description détaillée du tube HDPE extérieur blanc intérieur noir :
Le HDPE est blanc à l’extérieur et noir à l’intérieur, utilisant du polyéthylène haute densité comme matière première. Les deux couches sont formées simultanément durant le processus d’extrusion, bien que leurs fonctions soient indépendantes.
h3>
Couche extérieure (blanche) :
Haute réflectivité : adaptée aux environnements chauds, elle reflète efficacement le rayonnement solaire, réduisant la montée en température et prolongeant la durée de vie du tuyau.
Anti-UV : grâce à l’ajout d’additifs, elle résiste au vieillissement dû à l’exposition.
Bonne visibilité : sa réflectivité facilite l’identification dans l’obscurité.
Couche intérieure (noire) :
Transmission de lumière faible : limite la croissance d’algues et bactéries, assurant un environnement intérieur sain.
Haute résistance à la corrosion : résiste aux produits chimiques, à l’abrasion, et au vieillissement.
Caractéristiques et avantages du matériau :
Résistance à la corrosion : Excellente stabilité chimique contre acides, alcalis et sels.
Propriétés mécaniques supérieures : Haute résistance aux chocs, bonne rigidité annulaire.
Large plage de température : Fonctionne entre -60 °C et 60 °C.
Paroi intérieure lisse : Faible rugosité, meilleure efficacité de transport.
Design couleur raisonnable : Esthétique extérieure blanche, fonctionnalité intérieure noire.
Hygiène et écologie : Matériau non toxique, respectueux de l’environnement, compatible eau potable.
Installation facile : raccordement par fusion à chaud, électrosoudage, emboîtement.
Durée de vie longue : plus de 50 ans en utilisation normale.
Méthodes de construction :
Connexion par fusion à chaud : Chauffage et fusion des extrémités pour un assemblage solide. Pour tuyaux ≥63 mm.
Connexion par électrofusion : Utilise un raccord avec fil résistif chauffé électriquement. Pour tuyaux <63 mm ou difficiles à souder à chaud.
Connexion par emboîtement : Une extrémité est chauffée et adoucie, l'autre insérée, puis fixée sous pression. Pour petits diamètres.
Connexion par bride : Par fusion puis boulonnage des brides avec joint d’étanchéité. Pour vannes, compteurs, etc.
Raccord rapide PE : Système de joints et clips internes pour un raccord simple et rapide.
| Série de tuyaux ISO 4427 | S 3.2 | S 4 | S 5 | S 6,3 | S 8 | S 10 | S 12,5 | S 16 | PE100 | |
| ASTM F714 DR | DR 7,4 | DR 9 | DR 11 | DR 13,6 | DR 17 | DR 21 | DR 26 | DR 33 | ||
| Pression nominale PE 100 | PN = 25 bar | PN = 20 bar | PN = 16 bar | PN = 12,5 bar | PN = 10 bar | PN = 8 bar | PN = 6 bar | PN = 5 bar | ||
| Dimension nominale DN (mm) | Dimension équivalente (po) | Épaisseur min. (mm) | Épaisseur min. (mm) | Épaisseur min. (mm) | Épaisseur min. (mm) | Épaisseur min. (mm) | Épaisseur min. (mm) | Épaisseur min. (mm) | Épaisseur min. (mm) | Dimension nominale DN (mm) |
| 20 | 0.79 | 3.0 | 2.3 | 2.0 | 1.5 | 1.2 | 1.0 | 0.6 | 0.61 | 20 |
| 25 | 0.98 | 3.5 | 3.0 | 2.3 | 2.0 | 1.5 | 1.2 | 0.8 | 0.76 | 25 |
| 32 | 1.26 | 4.4 | 3.6 | 3.0 | 2.4 | 2.0 | 1.5 | 1.0 | 0.97 | 32 |
| 40 | 1.57 | 5.5 | 4.5 | 3.7 | 3.0 | 2.4 | 2.0 | 1.2 | 1.21 | 40 |
| 50 | 1.97 | 6.9 | 5.6 | 4.6 | 3.7 | 3.0 | 2.4 | 2.0 | 1.52 | 50 |
| 63 | 2.48 | 8.6 | 7.1 | 5.8 | 4.7 | 3.8 | 3.0 | 2.5 | 1.91 | 63 |
| 75 | 2.95 | 10.3 | 8.4 | 6.8 | 5.6 | 4.5 | 3.6 | 2.9 | 2.27 | 75 |
| 90 | 3.54 | 12.3 | 10.1 | 8.2 | 6.7 | 5.4 | 4.3 | 3.5 | 2.73 | 90 |
| 110 | 4.33 | 15.1 | 12.3 | 10.0 | 8.1 | 6.6 | 5.3 | 4.2 | 3.33 | 110 |
| 125 | 4.92 | 17.1 | 14.0 | 11.4 | 9.2 | 7.4 | 6.0 | 4.8 | 3.79 | 125 |
| 140 | 5.51 | 19.2 | 15.7 | 12.7 | 10.3 | 8.3 | 6.7 | 5.4 | 4.24 | 140 |
| 160 | 6.30 | 21.9 | 17.9 | 14.6 | 11.8 | 9.5 | 7.7 | 6.2 | 4.85 | 160 |
| 180 | 7.09 | 24.6 | 20.1 | 16.4 | 13.3 | 10.7 | 8.6 | 6.9 | 5.45 | 180 |
| 200 | 7.87 | 27.4 | 22.4 | 18.2 | 14.7 | 11.9 | 9.6 | 7.7 | 6.06 | 200 |
| 225 | 8.86 | 30.8 | 25.2 | 20.5 | 16.6 | 13.4 | 10.8 | 8.6 | 6.82 | 225 |
| 250 | 9.84 | 34.2 | 27.9 | 22.7 | 18.4 | 14.8 | 11.9 | 9.6 | 7.58 | 250 |
| 280 | 11.02 | 38.3 | 31.3 | 25.4 | 20.6 | 16.6 | 13.4 | 10.7 | 8.48 | 280 |
| 315 | 12.40 | 43.1 | 35.2 | 28.6 | 23.2 | 18.7 | 15.0 | 12.1 | 9.70 | 315 |
| 355 | 13.98 | 48.5 | 39.7 | 32.2 | 26.1 | 21.1 | 16.9 | 13.6 | 10.90 | 355 |
| 400 | 15.75 | 54.7 | 44.7 | 36.3 | 29.4 | 23.7 | 19.1 | 15.3 | 12.30 | 400 |
| 450 | 17.72 | 61.5 | 50.3 | 40.9 | 33.1 | 26.7 | 21.5 | 17.2 | 13.80 | 450 |
| 500 | 19.69 | 67.6 | 55.8 | 45.4 | 36.8 | 29.7 | 23.9 | 19.1 | 15.30 | 500 |
| 560 | 22.05 | 75.7 | 62.5 | 50.8 | 41.2 | 33.2 | 26.7 | 21.4 | 17.20 | 560 |
| 630 | 24.80 | 85.1 | 70.3 | 57.2 | 46.3 | 37.4 | 30.0 | 24.1 | 19.30 | 630 |
| 710 | 27.95 | 95.9 | 79.3 | 64.5 | 52.2 | 42.1 | 33.9 | 27.2 | 21.80 | 710 |
| 800 | 31.50 | 89.3 | 72.6 | 58.8 | 47.4 | 38.1 | 30.6 | 24.50 | 800 | |
| 900 | 35.43 | 81.7 | 66.2 | 53.3 | 42.9 | 34.4 | 27.60 | 900 | ||
| 1000 | 39.37 | 90.2 | 72.5 | 59.3 | 47.7 | 38.2 | 30.60 | 1000 | ||
| 1200 | 47.24 | 88.2 | 67.9 | 57.2 | 45.9 | 36.70 | 1200 | |||
| 1400 | 55.12 | 102.9 | 82.4 | 66.7 | 53.5 | 42.90 | 1400 | |||
| Cette fiche produit est fournie à titre informatif. Elle ne doit pas remplacer les conseils d'un ingénieur professionnel diplômé. La pression nominale (PN) est basée sur C = 1,25 et une température de fonctionnement de 20 °C. Le poids est calculé en utilisant le DN et l'épaisseur minimale, majorée de 6 % pour l'estimation du débit de fluide. Le diamètre intérieur (DI) réel peut varier. Pour la conception de composants adaptés au DI du tuyau, reportez-vous aux dimensions et tolérances spécifiées dans la norme de fabrication des tuyaux applicable. Pour obtenir la pression en psi, multipliez les bar par 14,5 (1 bar ≈ 14,5 psi). | ||||||||||
Scénarios d’application :
Travaux d’approvisionnement et d’évacuation municipaux :
Alimentation en eau : Résistance chimique et mécanique assurant la qualité de l’eau.
Drainage : Faible friction interne, efficace contre les blocages.
Systèmes de plomberie des bâtiments :
Alimentation intérieure : Pour eau froide et chaude, anti-âge, esthétique.
Évacuation extérieure : Résiste aux UV, vent, pluie.
Secteur agricole :
Irrigation : Résiste aux conditions du sol et de l’eau, améliore l’efficacité hydrique.
Drainage agricole : Protège les cultures de l’humidité excessive.
Industrie :
Transport de fluides chimiques : Résiste aux substances corrosives.
Rejets industriels : Supporte la pression et les polluants.
Protection des câbles et communications :
Conduits de protection : Isolation, solidité mécanique.
Tuyaux pour câbles de communication : Protège contre l’écrasement et la corrosion.
