SDR 11 vs SDR 17 Tuyaux en PEHD : Différences, Pressions Nominales et Applications

• feb 27, 2026

Lors du choix d’un système de canalisation en polyéthylène haute densité (PEHD) pour l’alimentation en eau, la distribution de gaz ou des applications industrielles, il est essentiel de comprendre la différence entre le SDR 11 et le SDR 17. Le SDR (Standard Dimension Ratio) influence directement l’épaisseur de paroi, la résistance à la pression et les performances globales du tuyau.

Dans ce guide, nous comparons les tuyaux PEHD SDR 11 et SDR 17 en termes de structure, de pression nominale, de coût et de domaines d’application afin d’aider les ingénieurs et responsables achats à prendre des décisions éclairées.

Que signifie le SDR pour un tuyau PEHD ?

Le SDR (Standard Dimension Ratio) correspond au rapport entre le diamètre extérieur (DE) du tuyau et son épaisseur de paroi. La formule est :

SDR = Diamètre extérieur ÷ Épaisseur de paroi

Un SDR plus faible signifie une paroi plus épaisse et une meilleure résistance à la pression. Un SDR plus élevé indique une paroi plus mince et une capacité de pression inférieure.

Par exemple :

• SDR 11 possède une paroi plus épaisse et supporte des pressions internes plus élevées.
• SDR 17 possède une paroi plus mince et convient aux systèmes à pression modérée.

Pour découvrir notre gamme complète de tuyaux PEHD et leurs spécifications, consultez notre page produits Tuyaux PEHD.

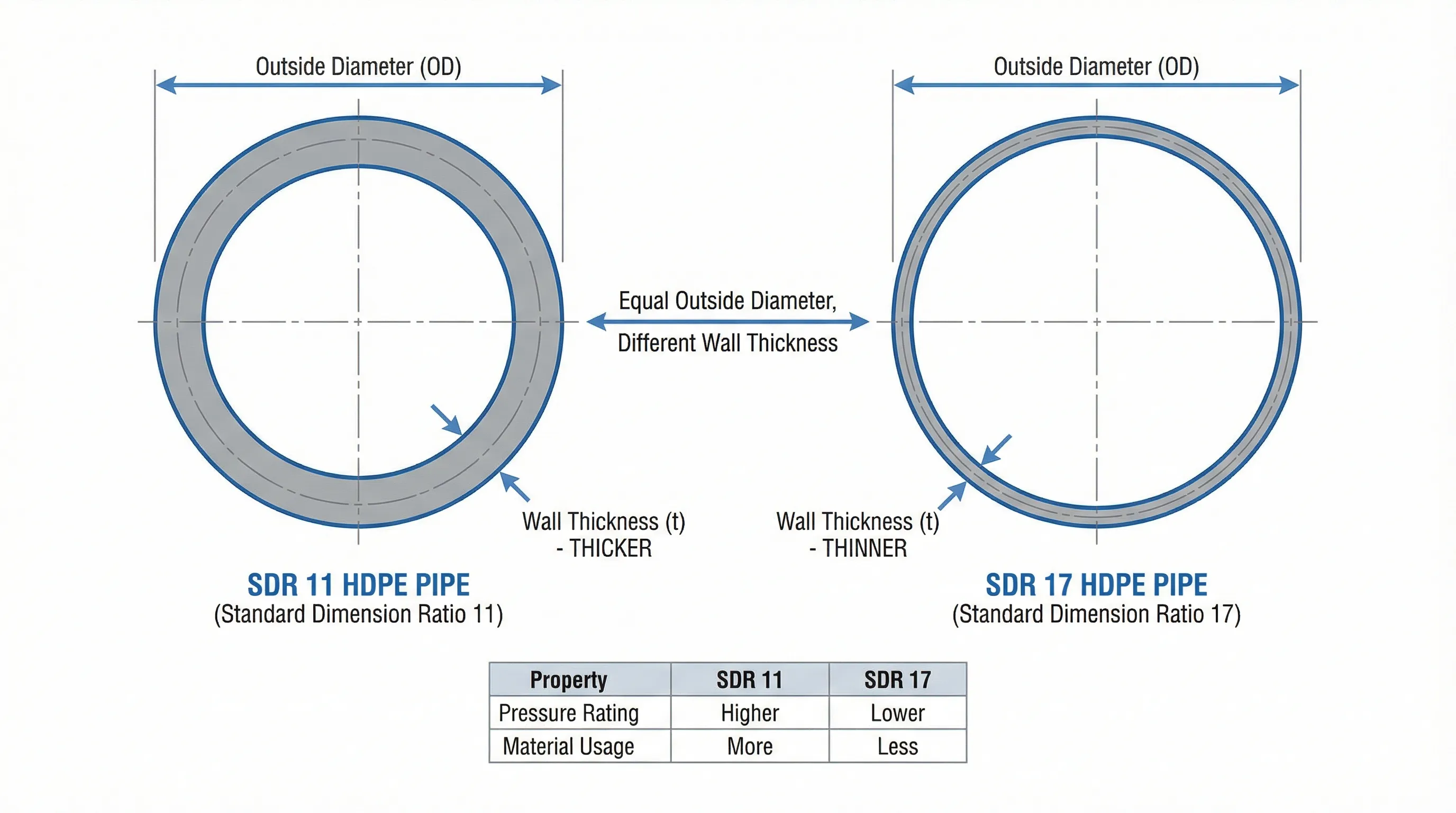

SDR 11 vs SDR 17 : Différences structurelles

Paramètre	SDR 11	SDR 17
Épaisseur de paroi	Plus épaisse	Plus mince
Pression nominale (PE100)	PN16 (1,6 MPa)	PN10 (1,0 MPa)
Poids par mètre	Plus élevé	Plus faible
Coût matière	Plus élevé	Plus économique
Normes courantes	ISO 4427, EN 12201	ISO 4427, EN 12201

Grâce à leur paroi plus épaisse, les tuyaux SDR 11 sont plus robustes et plus résistants, ce qui les rend idéaux pour les réseaux de transport à haute pression.

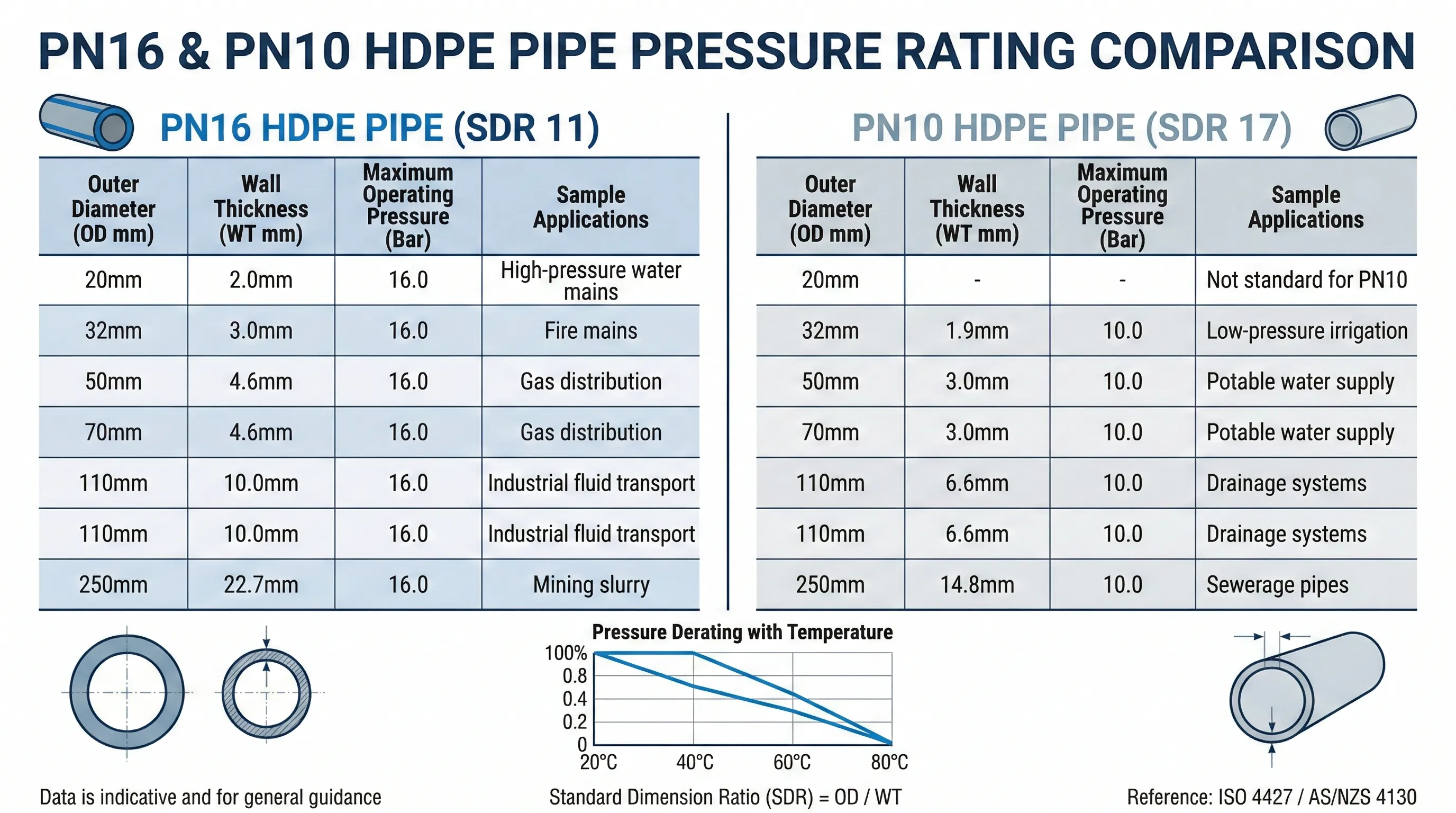

Explication des pressions nominales

La pression nominale d’un tuyau PEHD dépend à la fois du SDR et de la qualité du matériau (PE80, PE100 ou PE100-RC). À qualité de matériau équivalente :

• SDR 11 (PE100/PE100-RC) supporte généralement jusqu’à PN16 (16 bars).
• SDR 17 (PE100/PE100-RC) supporte généralement jusqu’à PN10 (10 bars).

La pression de service réelle doit également tenir compte de la température, des conditions d’installation et des coefficients de sécurité. Pour en savoir plus sur les matériaux avancés comme le PE100-RC, consultez notre page spécifications PE100-RC.

Différences d’applications

Applications du SDR 11

• Réseaux d’alimentation en eau à haute pression

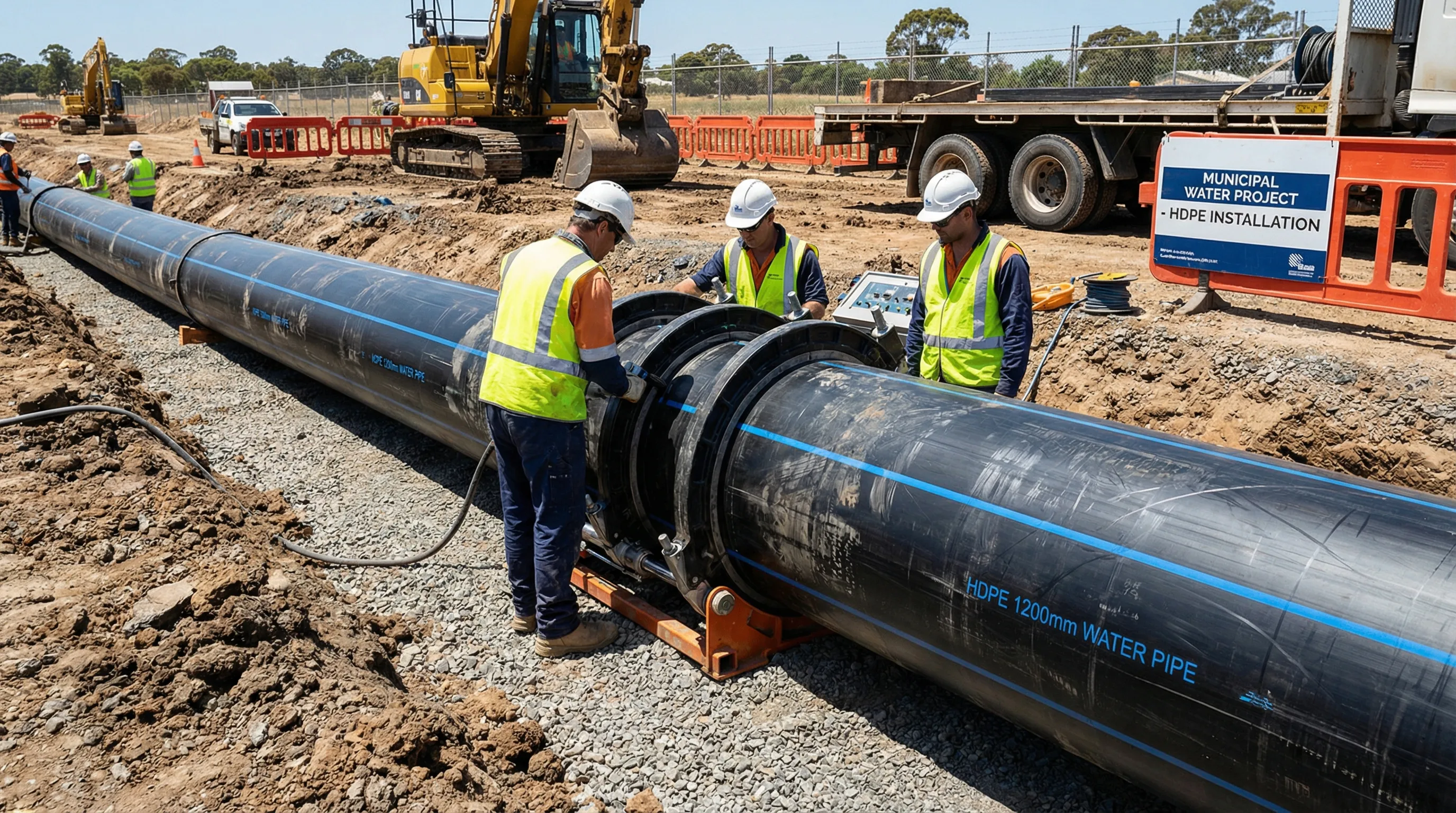

• Conduites principales municipales
• Réseaux de distribution de gaz
• Canalisations industrielles sous pression
• Systèmes de protection incendie

Le SDR 11 est recommandé lorsque des marges de sécurité élevées et une forte résistance à la pression interne sont requises.

Applications du SDR 17

• Réseaux d’eau à basse ou moyenne pression
• Systèmes d’irrigation agricole
• Réseaux d’assainissement et conduites de refoulement
• Transfert de fluides industriels à pression modérée

Le SDR 17 offre un excellent équilibre entre performance et rentabilité. Par exemple, nos tuyaux PEHD pour drainage et assainissement sont souvent spécifiés avec des classes SDR adaptées aux applications à pression modérée.

Considérations de coût et d’installation

Les tuyaux SDR 11 utilisent davantage de matière première, ce qui augmente leur coût au mètre par rapport au SDR 17. Cependant, leur meilleure résistance à la pression peut réduire la nécessité de renforcements supplémentaires dans la conception.

Les tuyaux SDR 17 sont plus légers, facilitant le transport et l’installation, notamment dans les projets de canalisations longue distance.

Lors du choix entre SDR 11 et SDR 17, il convient d’évaluer :

• La pression de service requise
• Le budget du projet
• Le diamètre de la canalisation
• Les conditions environnementales
• La sécurité et la durabilité à long terme

Comment choisir entre SDR 11 et SDR 17

Choisissez SDR 11 si :

• Le système nécessite une résistance à haute pression (supérieure à 10 bars).
• Il s’agit d’un réseau de gaz ou d’une infrastructure critique.
• Une fiabilité à long terme dans des conditions exigeantes est indispensable.

Choisissez SDR 17 si :

• La pression de fonctionnement est modérée.
• Le coût et la facilité d’installation sont prioritaires.
• Des conduites de grand diamètre sont nécessaires avec des niveaux de pression maîtrisés.

Pour des devis en gros ou des besoins personnalisés, consultez notre page produits PEHD gaz naturel & pétrole, qui inclut également des conseils de sélection du SDR.

Conclusion

La principale différence entre les tuyaux PEHD SDR 11 et SDR 17 réside dans l’épaisseur de paroi et la capacité de pression. Le SDR 11 offre une résistance et une capacité de pression supérieures, tandis que le SDR 17 constitue une solution économique pour les applications à pression modérée. Choisir le bon SDR garantit sécurité, durabilité et efficacité économique pour votre système de canalisation.

La compréhension des classes SDR est essentielle pour les ingénieurs, entrepreneurs et équipes d’approvisionnement travaillant avec des solutions de tuyauterie en PEHD. Vérifiez toujours la qualité du matériau, la classe de pression et la conformité aux normes internationales avant de finaliser vos spécifications.
